ESSICCAZIONE VERNICI CON SISTEMI CATALITICI A RAGGI INFRAROSSI ALIMENTATI A GAS
Con il forno tradizionale, la cui modalità di
trasmissione del calore è per convezione (ovvero per
spostamento di aria calda), si devono scaldare gli 80/120
metri cubi della cabina di verniciatura anche se la parte da
verniciare è limitata.
Sono evidenti la dispersione di calore e di tempo.
Inoltre, i carrozzieri con l’avvento dei prodotti a due
componenti che raddoppiato le fasi di verniciatura ed
essiccazione, si sono trovati di fronte al problema di
velocizzare il ciclo lavoro per evidenti motivi.
I due sistemi innovativi che IONITEC S.r.l. propone,
risolvono tale necessità, migliorando la qualità del
risultato ed impiegando un tempo inferiore ai sistemi
tradizionali.
I due modelli, sono analoghi in quanto a sicurezza,
robustezza e gestione comandi.
Essi differiscono solo per l’ampiezza operativa di
movimento:
- ATON Gold ha due semiarchi emissivi comandabili in
modo simmetrico o indipendente
- ATON Silver possiede invece un solo semiarco, di
maggiore ampiezza, in grado di girare attorno alla vettura.
Principali caratteristiche dei sistemi ATON:
1) Semiarchi totalmente indipendenti sia per la regolazione
che per il movimento.
2) Arco "totale" per la copertura uniforme della superficie
verniciata (particolarmente per tetti e cofani).
3) Sistema sicurezza standard di anticollisione.
4) Comando Sistema tramite Personal Computer industriale da
15" con grafica color PLC virtuale touchscreen. Ambiente di
lavoro Microsoft Windows XP.
5) Assistenza Remota on-line tramite Internet: il sistema
ATON può automaticamente inviare messaggi di
malfunzionamento al centro assistenza IONITEC; inoltre
sempre con Internet, può essere comandato da remoto.
6) Unica macchina per cabine di larghezza da mm 3,800 a mm
4,500.
7) Rotazione completa intorno vettura con velocità
avanzamento e rotazione regolabile da 100 a 2500 mm/min
8) Possibilità di essiccare mezzi di larghezza da mm 1.400 a
mm 2.000 senza modifiche di programmazione.
9) Telaio indipendente dalla cabina di verniciatura per
avere una sempre perfetta movimentazione dell’ATON.
10) Misure massime mezzi da essiccare: H = mm 1930 (senza
essiccazione tetto); L = da mm 1200 a 2000; altezza ATON da
terra = mm 80 (Realizzabili se compatibili con le misure del
forno).
11) Il sistema effettua in continuo l’autodiagnosi di
funzionamento con visualizzazione messaggi di anomalie.
12) Dotazione allarme sonoro per eventuale avaria del
sistema di controllo (watch-dog).
13) Controllo automatico temperatura dei pannelli
catalitici.
14) Rotazione completa fino a n°3 pezzi verniciati per
ciclo.
15) Durante l’essiccazione possibilità di tenere il forno
spento (data la certificata sicurezza intrinseca dei
pannelli catalitici) ovvero:
- nessun consumo elettrico
- importante aumento della temperatura interna della cabina
con buona essiccazione anche delle parti non direttamente
irraggiate.
Optionals:
1) Soluzione vetture monovolume: sollevamento automatico
semiarchi essiccazione fino a tetti di mm 2000
2) Possibilità di conformare l’inclinazione dei pannelli
catalitici per seguire il profilo del mezzo da essiccare.
3) Dispositivo per evitare il perfetto allineamento
dell’auto. Ogni "semiarco "regola" - ad ultrasuoni - la
propria distanza mantenendola inalterata in modo
continuativo dall’inizio alla fine del lavoro.
4) Possibilità d’inserimento di un carter in acciaio INOX
per facilitare la pulizia.
5) Sistema previsione anticollisione ad ultrasuoni:
misurando le distanze, evita eventuali anche il contatto che
metterebbe comunque in funzione il sistema anticollisione
standard.

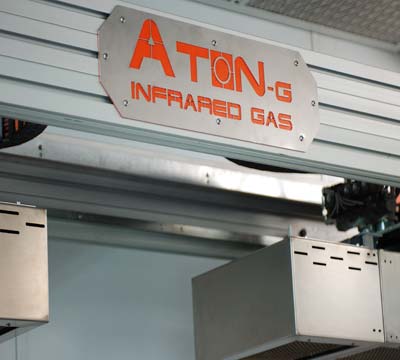

ATON GOLD
il nostro prodotto al top della gamma essiccazione
ATON SILVER
Il robot di gamma MEDIUM
ATON GOLD E ATON SILVER
Particolari costruttivi dei robot
1. Quadro elettrico
2. Video touch screen
3. Connessioni elettriche
4. Supporti pareti cabina
5. Gruppo aria gas / Cerca fughe gas
6. Catena binario
7. Catena a bordo macchina
8. Motore trascinatore / Motore a bordo
